12 avril 2009 7 12 /04 /avril /2009 08:19

Après de multiples comparatifs, nous avons retenu la VMC double flux de marque HELIOS.

Compte tenu du volume important de notre construction, le modèle choisi pour l’échangeur est la centrale KWL EC 450 PRO pour ses performances techniques et ses nombreuses fonctions de régulation. Les circuits raccordés à la centrale ont été réalisés en conduits ISOPIPE isolés de diam 150 mm, et le réseau de distribution aux différentes bouches en tube flexible de diam 75 mm. Ces deux produits présentent l’avantage d’être en PE de qualité alimentaire et non en PVC (émanation de chlore). De plus l’utilisation de tube flexible permet une installation facile en continue sans raccord entre les plénums de répartition et les bouches (couronnes de 25 m à la base).

distribution des gaines avant lattage plafond


centrale VMC en cours de pose

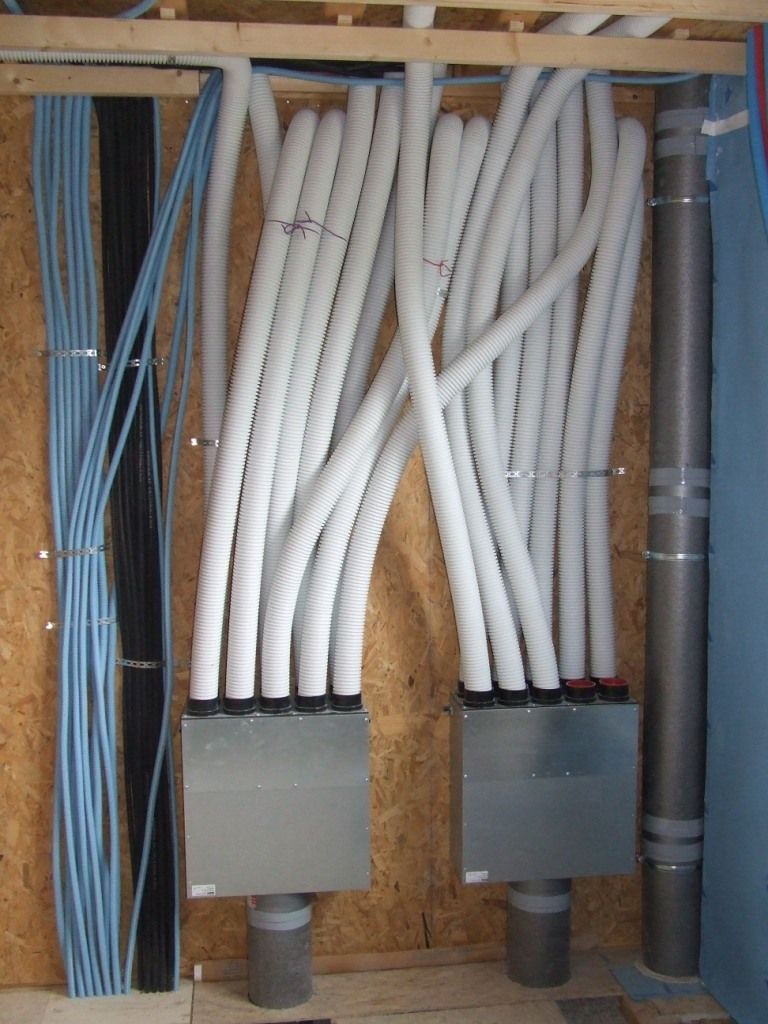

  plénum air extrait, air soufflé et départ des gaines

Partager cet article

Repost 0

commentaires

sylvie 25/09/2010 15:03


bonjour, nous avons installé une vmc ned'air...nous avons eu quelques soucis au départ...soit disant maintenant tout est ok, mais je reste sur mes gardes.j aimerais faire venir une personne
connaissant bien les vmc(pas facile a trouver !!)pour verifier toute l installation. je regrette de ne pas avoir acheté une hélios.


Vmc double flux 03/02/2010 15:22


Bonjour,

Quel a été le coût de cette Vmc double flux ?


ecobois14 03/02/2010 15:31


Bonjour,
quelques chiffres sur les valeurs à l'achat des composants de mon installation, je l'ai installé moi-même, il n'y a donc pas de valeur de main d'oeuvre
La VMC en fourniture avec tous ces accessoires valait au total 6200 €TTC dont 3077 pour le groupe KWL EC 450 PRO
Dans le prix total, il y a tous les accessoires : conduites, manchons, conduits flexibles, plénum + bouches, joints et accessoires de fixation
C'est le modèle haut de gamme chez Hélios et nous sommes sur une configuration pour une maison de 180 m²
Salutations


phico 13/11/2009 12:46


En belgique les primes sont de 1500 eur pour une VMC DF à conditions de déjà respecter certains critrèes d'isolation. Mais ces primes vont changer on connaitra les nouvells primes ce mois ci.

Pour ce qui est du poele, je l'ai déjà choisi et il a une arrivée d'air en facade .. difficile de faire une entrée indépendante étanche .. comment avez vous procédé ?


phico 13/11/2009 12:24


Merci pour ces précisions. C'est vrai que la distribution a encore d'autres avantages que vous citez et que j'avais ignoré ..
Si je peux placer les caissons dans la zone de chauffe je le ferai mais il faut de l'espace ..
Je ne sais pas encore si je ferai la seconde VMC autoconstruite parceque je risque de ne pas avoir droit aux primes en Belgique ... par contre si je la fais elle sera avec un échangeur a contre
courant et elle sera équipées de sonde de t°, hygrométrie et co2 pour etre entierement pilotée automatiquement en fonction des besoins.
En ce qui concerne le poele a bois je me pose également une question sur le nombre de m3/h supplémentaires nécessaires pour le tirage ? Avez vous une idée ?


ecobois14 13/11/2009 12:41


Décidément, on a du retard en france concernant les primes, à quoi avez vous droit en belgique ?
J'ai croisé ce we sur un salon un fabricant hollandais sous une marque que vous connaissez probablement en Belgique : Zehnder, ils me semblent très bien....
Concernant le poêle à bois avec une VMC2F, je pense qu'il vaut mieux prévoir une alimentation indépendante de l'air de combustion, d'une part pour ne pas consommer de l'air chauffé pour envoyer
dans le conduit de fumée, et pour ne pas désiquilibrer la double flux. Certaines VMC sont équipées d'un dispositif de coupure de l'aspiration pour permettre la mise en route du poêle à bois.
Mais si votre construction est définie comme "bien étanche" à l'air, une seule solution : une arrivée spécifique pour le poêle


phico 13/11/2009 11:37


Merci. Je trouve votre systeme bien pensé, les caissons de répartitions diminuent à mon avis sensiblement les pertes de charges puisque vous n'avez plus de "T" après ...
Connaissez vous les pertes de charges de les débits de votre installation.

J'ai réalisé une VMC moi meme dans ma maison actuelle (http://phico.info/vmc) et je dois en installer une dans ma nouvelle maison et je compte utiliser des caissons de répartition comme les votres.


ecobois14 13/11/2009 12:03


Je n'ai pas fait de mesure sur les pertes de charges, mais il est prévu une étude complète de la maison cet hiver avec évakuation des performances des installations. Je diffuserai les résultats
dans le blog.
Effectivement, après de multiples études comparatives des systèmes de VMC 2F, j'en ai conclu que le meilleur compromis était ce système de distribution de l'air : pas de dérivation des circuits,
conduite directe depuis le répartiteur jusqu'à la bouche, facilité d'entretien, pas de bruits par les raccords et dérivation, facilité de mise en oeuvre et j'en passe...
De plus les 8 vitesses de ventilation et la programation permettent d'optimiser les besoins : surventilation pour climatiser en été (puits canadien), ventilation minimum la nuit ou en période
d'inoccupation, surventilation en période de chauffage d'appoint par poêle à granulés...
Bref, j'en suis très satisfait.
et Bravo pour votre VMC autoconstruite, imbattable en rapport qualité prix
Moi je préconise l'installation des caissons et des gaines de distribution dans la zone chauffée pour éviter les inévitables pertes de calories, seul le groupe est à installer dans une annexe
accessible pour se protéger des nuisances sonores
Allez-vous autoconstruire la deuxième VMC ?
